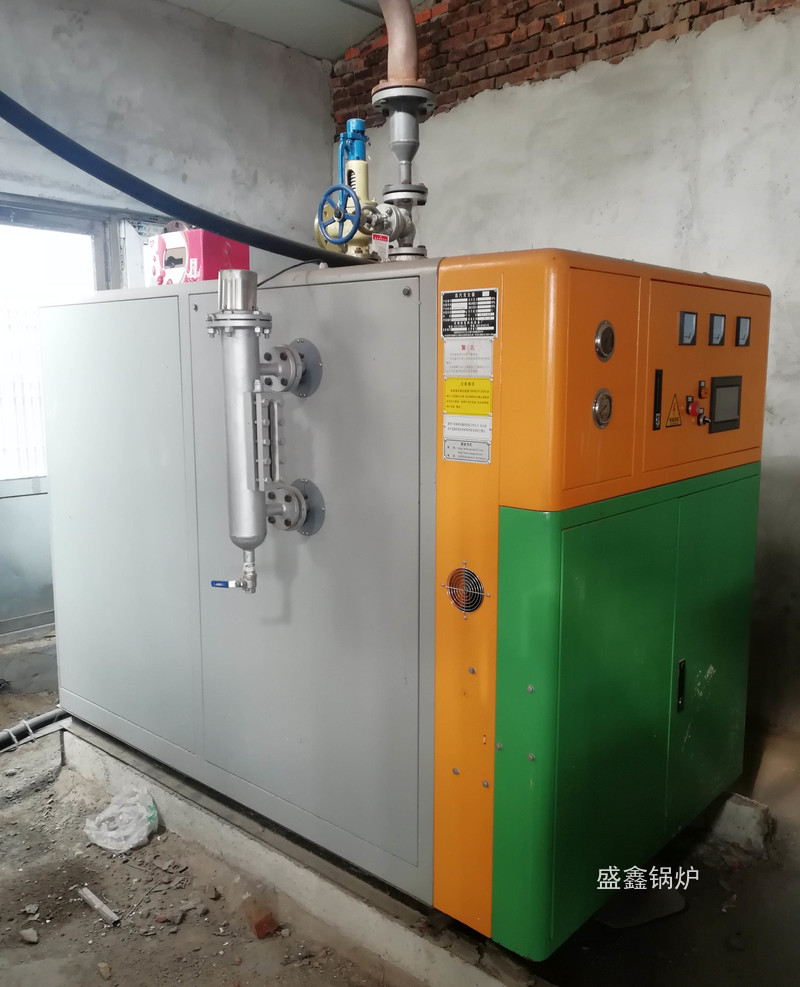

簡單而總括的說，電熱水鍋爐是主要工作過程就燃料的燃燒、熱量的傳遞、水的加熱與汽化和蒸汽的過熱等。整個鍋爐由鍋爐本體和輔助設備兩部分組成。鍋爐本體：鍋爐本體是鍋爐設備的主要部分，是由“鍋”和“爐”兩部分組成的。
1.熱水鍋爐省煤器：位于鍋爐尾部垂直煙道，利用煙氣余熱加熱鍋爐給水，降低排煙溫度，提高鍋爐效率，節約燃料。
2.熱水鍋爐汽包：位于鍋爐頂部，是一個圓筒形的承壓容器，其下是水，上部是汽，它接受省煤器的來水，同時又與下降管、聯箱、水冷壁共同組成水循環回路。水在水冷壁中吸熱而生成的汽水混合物匯集于汽包，經汽水分離后向過熱器輸送飽和蒸汽。
3.熱水鍋爐下降管：是水冷壁的供水管道，其作用是把汽包中的水引入下聯箱再分配到各個水冷壁管中。分小直徑分散下降管和大直徑集中下降管兩種。小直徑下降管管徑小，對水循環不利。
4.水冷壁下聯箱：聯箱主要作用是將質匯集起來，或將工質通過聯箱通過聯箱重新分配到其它管道中。水冷壁下聯箱是一根較粗兩端封閉的管子，其作用是把下降管與水冷壁連接在一起，以便起到匯集、混合、再分配工質的作用。
5.水冷壁：位于爐膛四周，其主要任務是吸收爐內的輻射熱，使水蒸發，它是現代鍋爐的主要受熱面，同時還可以保護爐墻。
6.過熱器：其作用是將汽包來的飽和蒸汽加熱上成具有一定溫度的過熱蒸汽。
7.熱水鍋爐再熱器：其作用是將汽輪機中做過部分功的蒸汽再次進行加熱升溫，然后再送到汽輪機中繼續做功。
電熱水鍋爐中的“鍋”是汽水系統，它主要任務是吸引收燃料放出的熱量，使水加熱、蒸發并最后變成具有一定參數的過熱蒸汽。它由省煤器、汽包、下降管、聯箱、水冷壁、過熱器和再熱器等設備及其連接管道和閥門組成。
