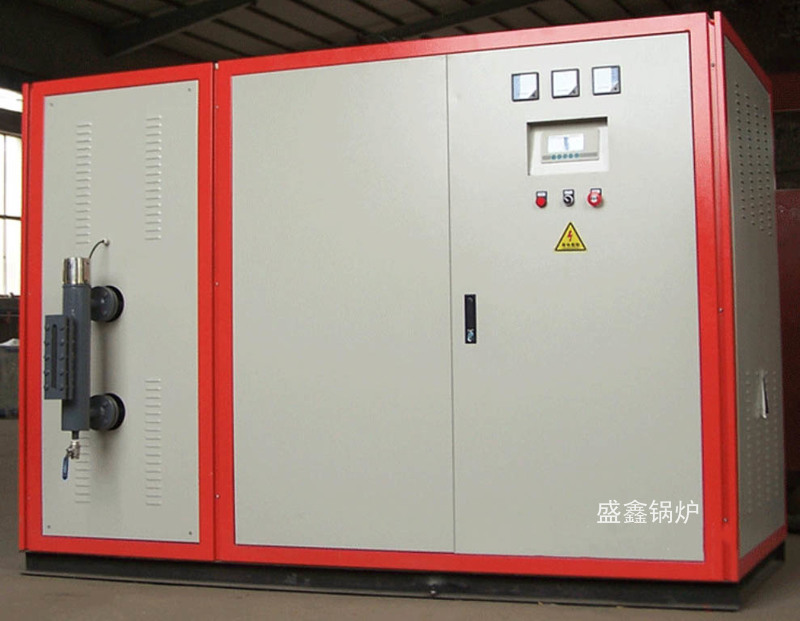

QDR0.2免檢電熱蒸汽發生器

電熱蒸汽發生器功率大、電流大，安全運行是機組的關鍵指標，電蒸汽鍋爐廠家發現PLC控制器能很好地解決這一關鍵。

一、液位保護

電熱蒸汽發生器在設計是不允許虧水運行的，因此，控制水位是保證電加熱器穩定運行的前提。機組安裝有液位傳感器，可檢測汽水界面的準確位置時，傳感器通知控制器啟動補水泵向電蒸汽鍋爐爐體注水，液位到達設定位置時補水泵停止。如水泵故障或貯水箱內缺水、不能正常補水，液位傳感器會通知控制停止加熱并報警；如液位傳感器故障，爐體內水位持續下降，當降至報警水位時，機組發出報警顯示缺水，同時機組停止加熱，等候處理。

二、超壓保護

當機組壓力達到壓力上限值時，機組按程序分組關閉電加熱器，機組處于停機待命狀態。如設定的壓力上限信號出現故障，計算機得不到停止加熱信號，壓力會繼續上升，機組設計的超壓壓力傳感器會傳出信號，通知控制器停止加熱。如超壓傳感器出現故障時，壓力會繼續升高，機組設計的機械式安全閥啟跳，排除機組內的壓力。

三、超溫保護

當電熱蒸汽發生器爐體內蒸汽壓力升高后，溫度也同時升高。當壓力傳感器故障失效時，溫度儀表檢測到系統超溫，此時控制器及時切斷電加熱器電源。如溫控儀表故障失效時，機組在爐體中部的超溫傳感器也會通知控制器切斷電加熱器電源。實現溫度的雙重保護。

四、電加熱器自動永久性開路保護

電熱蒸汽發生器機組的的電加熱器設計上安裝了超溫自動開路裝置，當加熱器溫度超過設定值后，裝置永久性自動開路，加熱器失效。如液位保護、超壓保護、超溫保護全部失效，電加熱器自動永久性開路保護，是最后也是最可靠的保護，這就是本質安全型設計。

五、漏電保護

電熱蒸汽發生器設計有可靠地接地保護和漏電保護裝置，當電器元件絕緣性能下降，漏電壓超過36V或漏電流超過2A時，電蒸汽鍋爐機組會停機并報警。
